Выбор конструкции и расчет на прочность металлоконструкции для крепления рулонных ворот

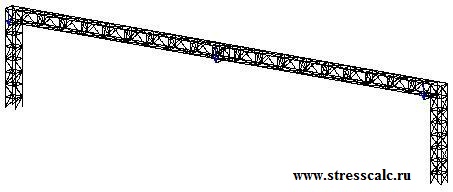

Исходные данные для выбора конструкции и расчета на прочность: высота проёма 3400 мм, ширина проёма 19000 мм. Масса ворот 1000кг. Ворота к ферме крепятся в трех местах на некотором расстоянии, что создает дополнительный момент на конструкцию. Общий вид и схема приложения нагрузок на металлоконструкцию приведена на рисунке 1.
Результатом расчета является выбор конструкции колонн и фермы, подбор профилей конструкции. В качестве основного профиля металлоконструкции выбран уголок. Крепление фермы и колонны жесткое. В районе базы колонн задавалось условие жесткой заделки. Масса выбранной металлоконструкции не превышает 700 кг. В расчете учитывался собственный вес конструкции и вес ворот.
Рисунок 1 - Расчетная схема. Схема приложения нагрузок

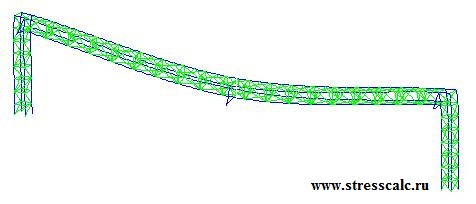

Деформированное состояние конструкции от действия собственного веса и веса ворот приведено на рисунке 2.
Рисунок 2 - Деформированное состояние
